產品描述
概述
DM、TDM、TDMG型臥式高壓多級離心泵主要用于各煉油廠、鋼廠供除焦、除磷裝置用，亦可用于油田注水及其它相似用途。其輸送介質溫度不超過80℃，焦粉、磷粉等雜質粒度應小于3.5mm，含量小于3000ppm。設計、制造規范參照美國石油學會API610(第八版)。
性能范圍
流量：Q=80～360m³/h
揚程：H=1000～3300m

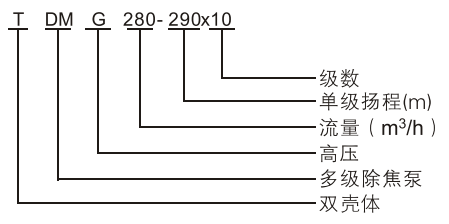

型號說明
泵結構
DM型泵為單殼體節段式多級離心泵。泵的吸入段、吐出段、中段用穿杠聯接成一體，各件間靜結合面采用金屬端面和“O”型密封圈相結合的密封。葉輪依次熱裝于軸上，以增加轉子剛性。
TDM、TDMG型泵為雙殼體臥式多級離心泵。主要由泵筒體、泵蓋和節段式泵芯組成。泵芯裝于簡體中，吐出端用螺栓將泵蓋把緊在筒體上，并以纏繞墊密封。泵芯由吸入函體、中段、導葉和轉子組成。葉輪熱裝于軸上并以卡環軸向限位。
DM型和TDM型泵吸入口、吐出口均垂直向上；DM型為腳支撐；TDM、TDMG型為中心支撐。
轉子的軸向力主要由雙平衡鼓平衡機構平衡，殘余軸向力由推力軸承承受。
軸承
泵轉子由四油楔滑動軸承徑向支撐，由吐出端的徑向軸承后面的推力軸承做軸向限位，并且以此來承受殘余軸向力。
徑向軸承和推力軸承要求分別進行強制潤滑。
軸封
DM型泵采用填料密封；TDM、TDMG型泵可按用戶需求選用機械密封或填料密封。
傳動
DM、TDM型泵通過膜片聯軸器由電動機驅動；TDMG型泵為泵、齒輪箱、電機共用一個剛性良好的重型聯合底座，并通過膜片聯軸器由電動機驅動。從驅動端看泵為順時針方向旋轉。

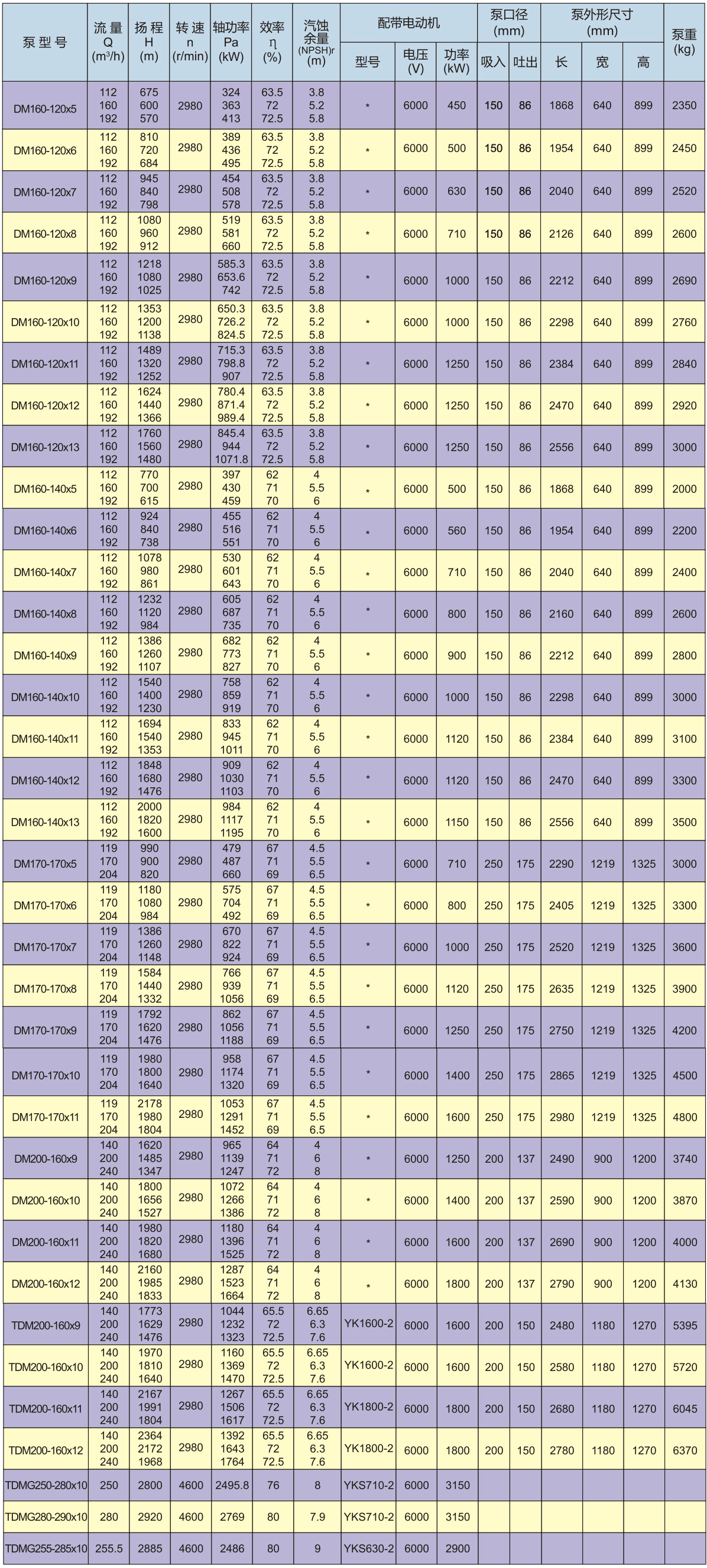

性能參數表
注：*電機訂貨時確定
