產品描述
概述
為盡快適應我國煉油廠改擴建裝置中設備國產化的需要，我廠研制開發了JSY型系列離心式流程泵，該系列產品完全符合API610標準規范，主要適用于煉油廠裝置中的常壓塔底泵、原油泵、減壓塔底泵等。該系列產品具有可靠性高、通用化程度高、使用壽命長等特點。
性能范圍
流量：Q=600～1700m³/h
揚程：H=250～370m
使用溫度: T=-45℃～+450℃

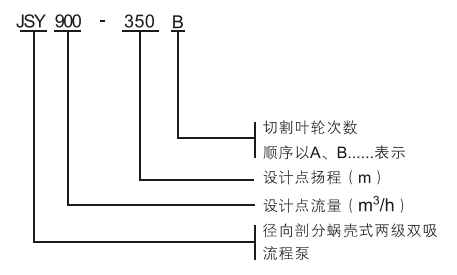

型號說明
結構特征
JSY型流程泵為徑向剖分蝸殼式兩級雙吸兩端支撐式結構。
殼體為徑向剖分蝸殼式，其安裝方式為水平中心支撐，特別適用于輸送高溫、高壓以及易燃、易爆或有毒的液體。泵的吸入法蘭和吐出法蘭均鑄在泵體上，且均垂直向上。軸封腔(填料函)和泵蓋是鑄成一體的，它可以裝填料密封及平衡型、波紋管型或串聯型的機械密封，軸封腔外面鑄有可供選擇的水冷腔夾套，水冷夾套的配備必須是特別提出要求或者是當輸送介質為水的溫度超過66℃以及碳?xì)浠衔餃囟瘸^120℃時用。
葉輪為整體鑄造，且隨轉子一起做動平衡，它與軸用鍵傳動，轉子是兩端支撐。
為了檢修不必拆卸吸入或排出管路就很容易的拆出葉輪、軸承、軸封等，JSY型流程泵采用撓性膜片式加長聯軸器部件，且與泵軸為錐形配合，拆裝非常方便。
該系列泵的軸承體有兩種結構形式，一種為徑向球軸承和向心推力軸承；另一種為徑向滑動軸承和向心推力球軸承。
泵轉向
從原動機往泵看泵為逆時針方向旋轉。

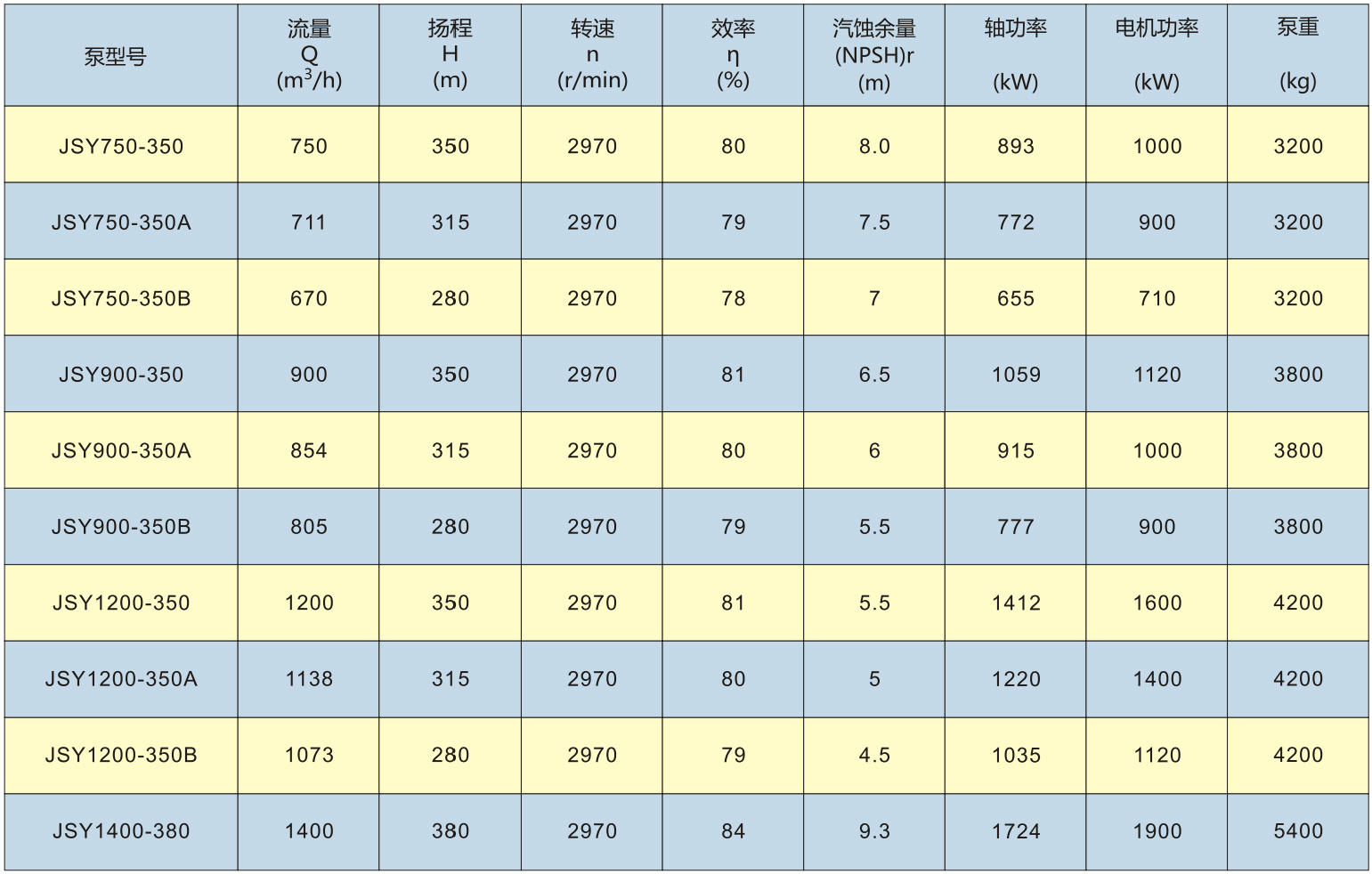

JSY型流程泵性能參數表
注：表中所列軸功率，及其電機功率均為介質比重為1.0時的計算值，所有泵還可配切割葉輪，介質比重大于1或小于1時的任何防爆電機型號及功率。
