產品描述
概述
AY型多級離心油泵，是在老Y型多級離心油泵的基礎上，消化引進國外先進技術進行設計的。該系列產品可用在石油精制、石油化工，輸送不含固體顆粒的石油、液化石油氣和其它易燃、易爆或有毒的高溫高壓液體。
特點
● 軸承部件全部采用先進的滑動軸承和軸向推力軸承。
● 水力過流部件采用了高效節能泵的水力模型，效率平均比Y型油泵高2~5%。
● 為保持繼承性，AY型油泵的結構形式、安裝尺寸、性能參數基本保持與Y型油泵相同。
● 零部件通用化程度高。
● 根據使用條件的不同，主體部件選用II、III類材質，軸承體等零部件增加鑄鋼、鑄鐵兩種，為寒冷地區、露天使用、船用等提供了選材方便。軸承的冷卻全部采用水冷。
性能范圍
流量：Q=6.25～155m³/h
揚程：H=70～603m
介質溫度：T=-20℃～+300℃

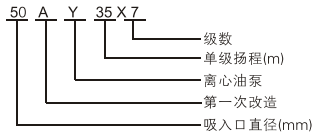

型號說明
結構
AY型多級離心油泵為徑向剖分節段式結構，穿杠將吸入段、中段、吐出段聯成一體。泵轉子由裝在軸上的葉輪、平衡盤(鼓)等零件組成。軸向力由平衡盤、平衡鼓和推力軸承平衡。
軸承
采用徑向滑動軸承或徑向球軸承，推力軸承采用向心推力球軸承，平衡殘余軸向力。
軸封
采用填料密封或機械密封，根據用戶需要而定。
傳動
泵通過柔性膜片聯軸器由原動機直接驅動，從原動機看泵為逆時針方向旋轉。

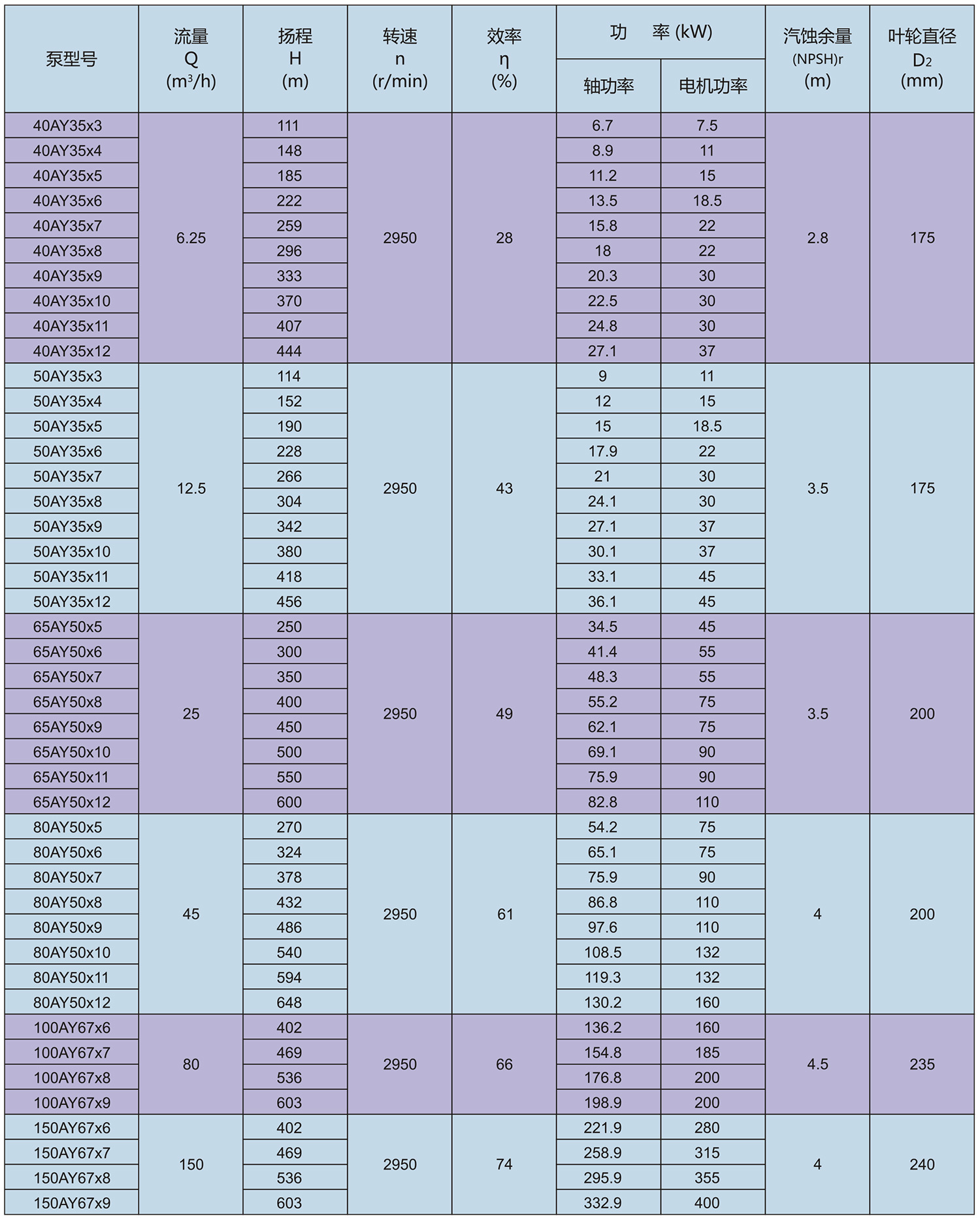

AY型多級油泵性能參數表
