產品描述
概述
TD型加氫進料泵供輸送不含固體顆粒的石油產品、石油化工流程及其它化學工業產品。
被輸送介質的溫度為0～210℃。
性能范圍
流量：Q=30～750m³/h
揚程：H=600～2850m
吐出壓力：P=6～28MPa

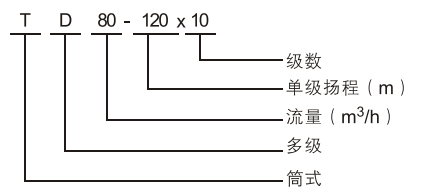

型號說明
結構特征
TD型泵為臥式雙殼體，內殼體為節段式多級離心泵，可在不移動管路情況下抽出內殼體進行維修。吸入管、吐出管均垂直向上布置，中心線水平支撐。泵主要由泵簡體、泵蓋、吸入段、中段、導葉、軸、葉輪、冷卻室體、平衡盤、平衡套等零件組成。泵轉子由裝在軸上的葉輪、平衡盤等零件組成。葉輪順序熱裝到軸上，泵的兩端由強制潤滑的四油楔結構的徑向軸承及推力軸承組成，推力軸承為雙向注油強制循環式潤滑，分別設有溫度保護和監視儀表。軸向力由平衡裝置來平衡，剩余軸向力及在特殊工況下產生的附加軸向力均由推力軸承來承擔。
泵軸封為機械密封，摩擦付產生的熱量由強制循環液帶走。循環液通過專設的冷卻器冷卻和過濾器過濾，保證循環液潔凈。
傳動
低速時，泵通過膜片聯軸器由原動機直接驅動。高速時，泵通過膜片聯軸器并通過齒輪增速箱增速，再通過膜片聯軸器由原動機驅動。從傳動方向看泵為順時針方向旋轉。

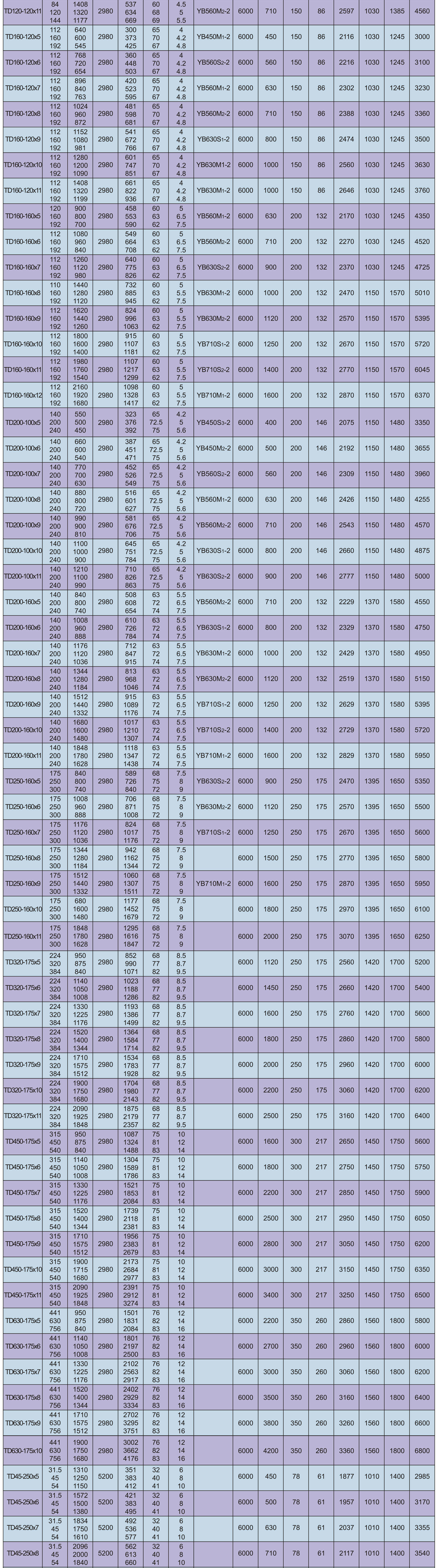

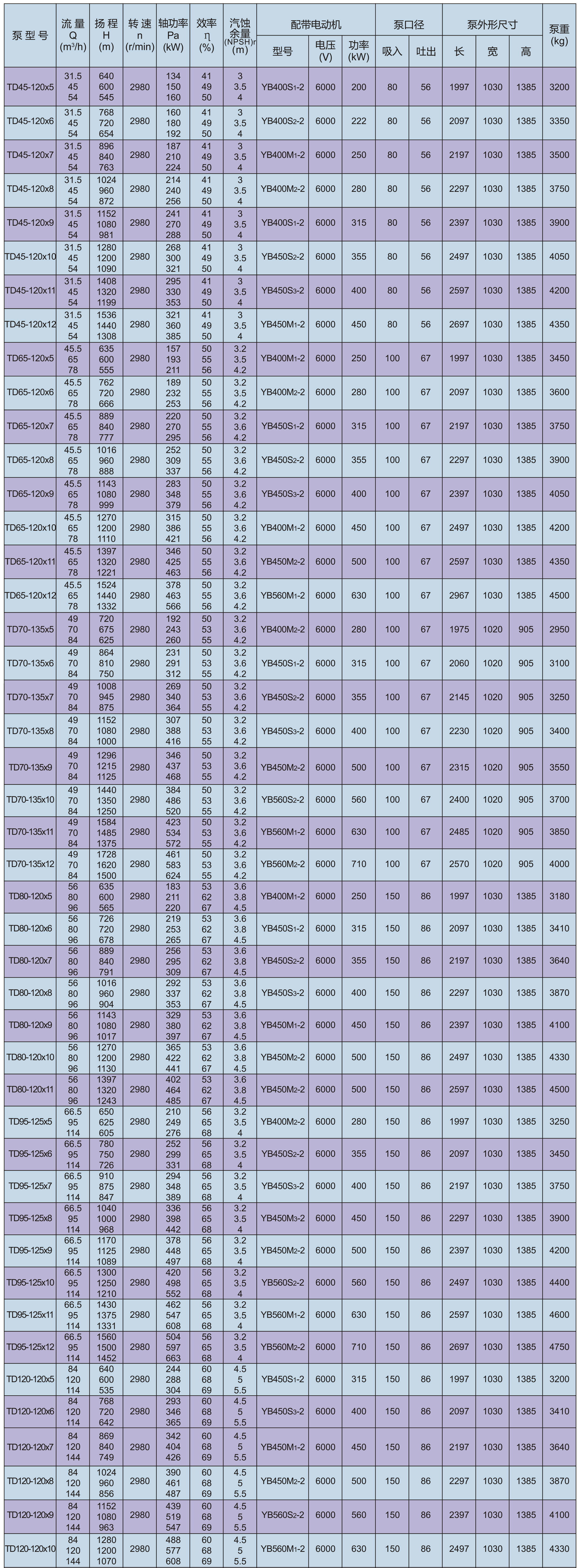

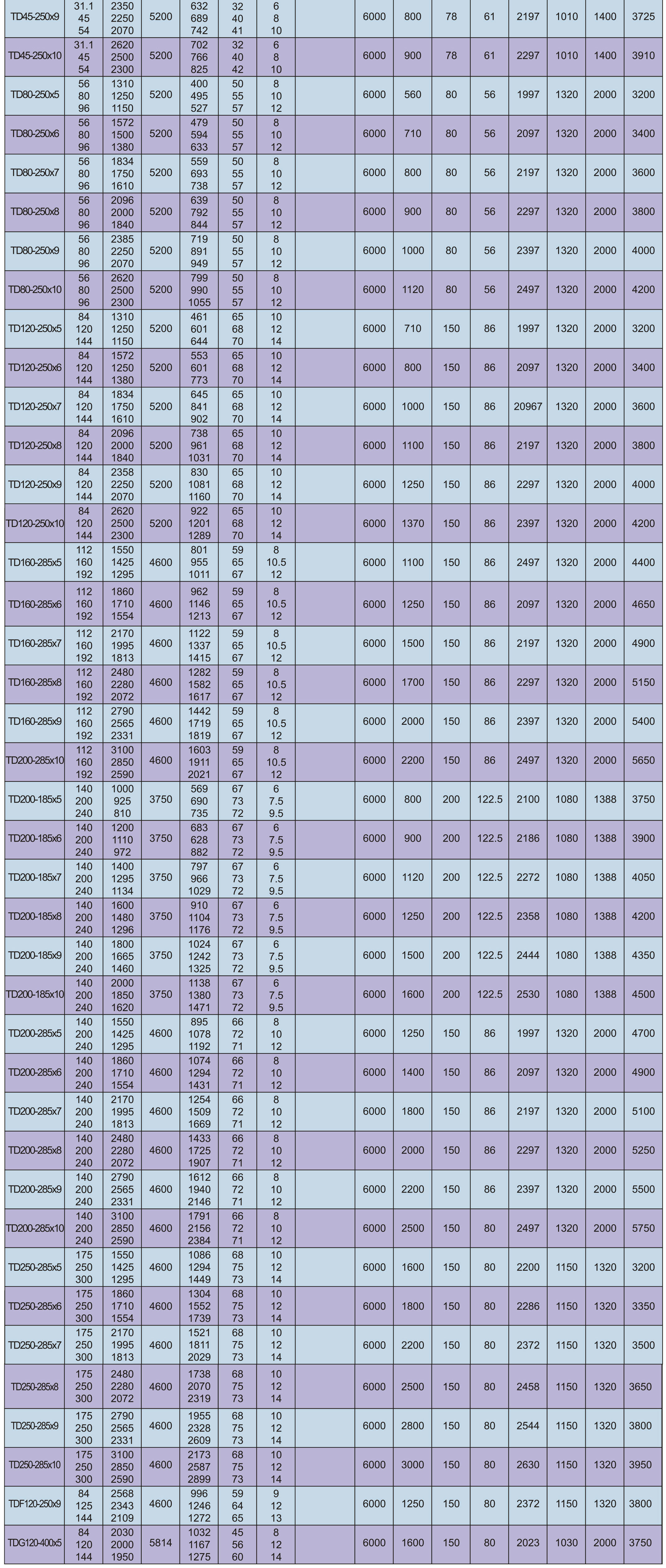

TD型加氫進料泵性能參數表
