產品描述
概述
GD型和D型泵供輸送不含固體顆粒的清水。DF型和DI型泵供礦山排送PH值為2～4的酸性礦坑水。輸送介質溫度均不得超過80℃。
性能范圍
流量：Q=100～515m³/h(GD、D型)
Q=27～346m³/h(DF、D1型)
揚程：H=66～700m(GD、D型)
H=66～459m(DF、D型)
結構
本型泵是臥式單吸多級節段式離心泵。進水口為水平方向，出口為垂直方向。用穿杠把吸入段、中段及吐出段聯接成一體。
泵轉子由裝在軸上的葉輪、平衡盤等零件組成，整個轉子由裝在泵兩端的兩個滾柱軸承來支撐。軸承用油脂潤滑。轉子軸向推力由平衡盤來平衡。

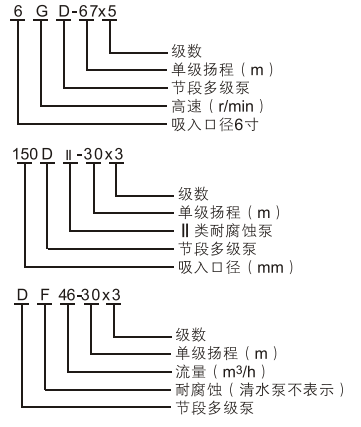

型號說明
軸封
軸兩端有填料箱，采用軟填料密封。有一定壓力的水通入填料箱起水封作用。在軸封處裝有可更換的軸套來保護泵軸。
傳動
泵通過彈性聯軸器由電動機直接驅動。從傳動端看泵為順時針?lè)较蛐D(zhuǎn)。

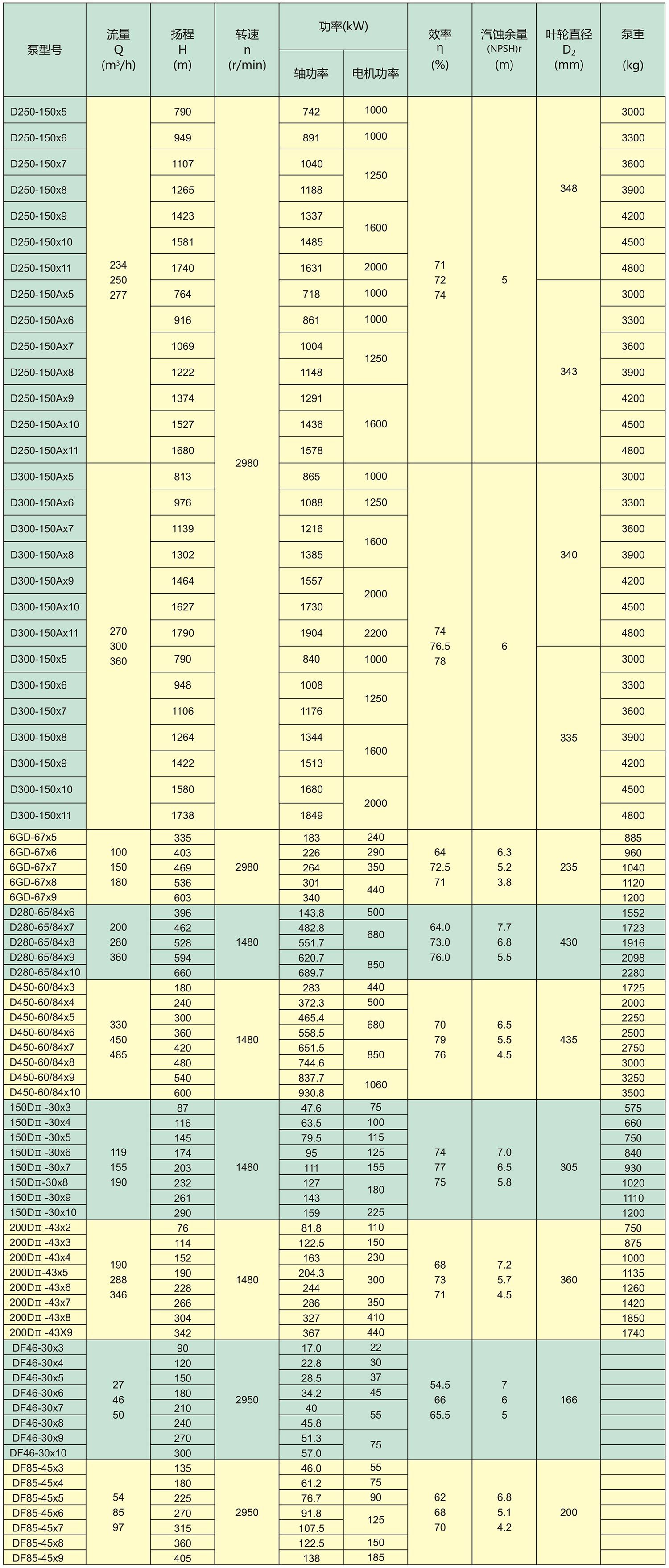

GD、D、DII、DF型泵性能參數表
