產品描述
概述
立式斜流泵特別適合作電廠循環水泵之用，也可作鋼鐵廠、船塢等各工業輸水泵及城市送水、排污、鹽田輸鹵、排水和農田排灌泵等之用。
性能范圍
流量：Q=600～54000m³/h
揚程：H=4～95m
產品特點
1.體積小，重量輕，機組占地面積小，啟動前不用灌水。
2.效率高，泵效率達80～91%左右。
3.汽蝕性能好。
4.安全可靠，使用壽命長。適用于輸送55℃以下的清水、海水等液體。經特殊設計的泵也可輸送污水、鹵水及85℃以下的液體。

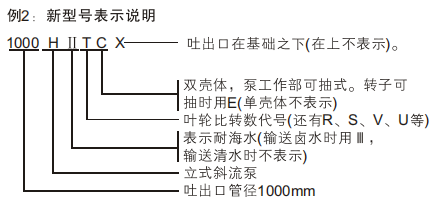

型號說明
結構
H型泵為單、雙級立式離心或斜流式葉輪并帶導葉體的泵。
1.泵機連接方式(見立式斜流泵安裝形式圖)。單基礎：機泵直聯，安裝在一個基礎上。其中泵的吐出口管在泵基礎之上，也有在泵基礎之下。雙基礎：機泵安裝在各自的基礎上。
2.泵的吸入水池為濕坑式，即將泵直接插入開敞的水渠中(根據用戶需要，也可以設計成干坑式結構)。
3.泵采用可調結構，葉片在運轉過程中可直接調節，葉片調節范圍+2.75°～-10°。
4.泵中間的軸承為水潤滑橡膠軸承、BBF軸承或賽龍軸承。
5.泵軸設有軸護管，護管內充有潔凈的壓力水，以潤滑軸承。特殊環境下，也可油潤滑銅合金軸承，或用抗干磨軸承，泵本身輸送介質潤滑。
6.泵可分為轉子(葉輪、軸、護管、軸承、軸封等)和導葉體可抽出的雙殼式(見1400HTCXE、1600HK、1800HK型泵結構圖)和不可抽出的單殼式結構(見2200HB型泵結圖)。
7.泵的軸向推力大部分由電動機的止推軸承承受，吐出口徑為350～1000mm的部分泵，可根據需要設計成由泵本身的止推軸承來承受軸向力，見H型泵結構圖(350～1000mm口徑)。
軸封
泵上端設有填料函，采用軟填料密封，也可采用機械密封，或停車密封。軸封處裝有可更換的軸套以保護泵軸。
傳動
泵通過剛性聯軸器由電動機直接驅動。從傳動端看，泵為順時針方向旋轉。一般來說泵允許短時間反轉，當用戶不允許泵反轉時也可加止逆機構。
注：部分泵采用彈性聯軸器連接(泵本身有止推軸承時)。

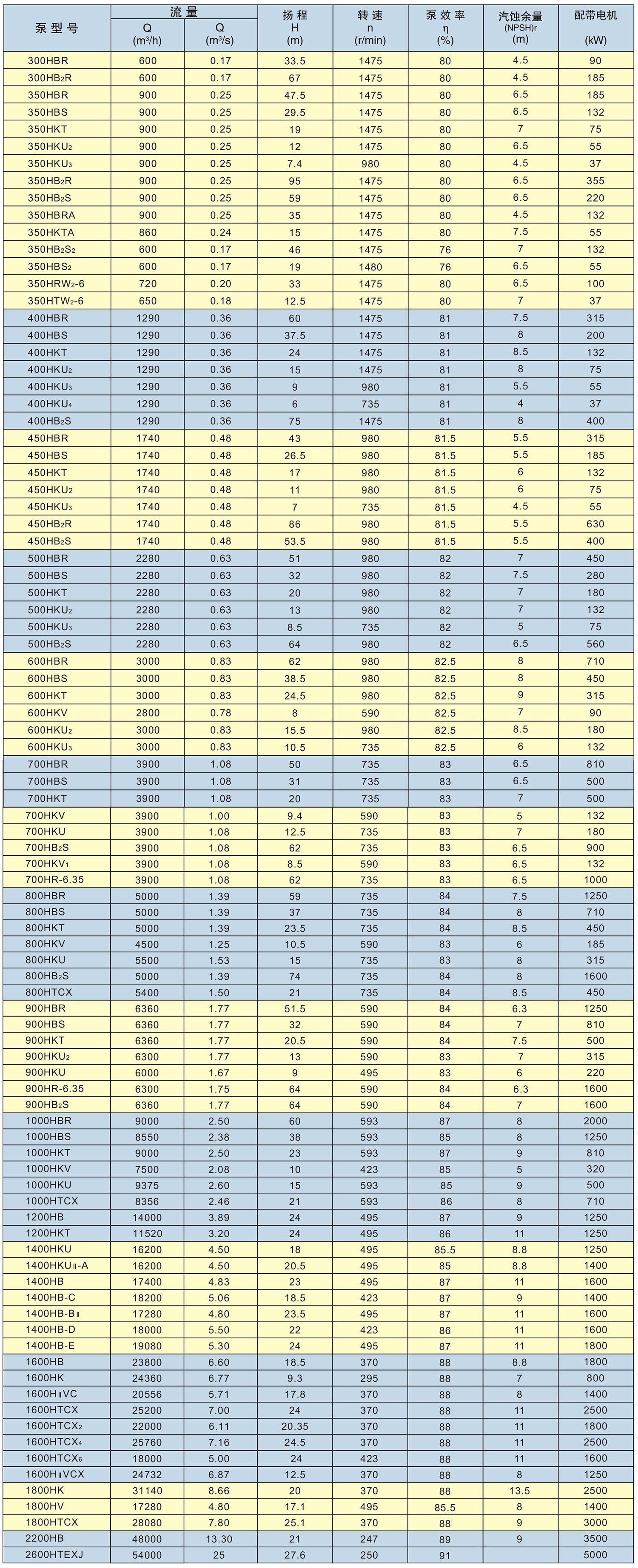

性能參數表
