產品描述
概述
KSY型輸油管線泵系列產品，可為年產2000萬噸輸油管線提供成套產品，該產品具有下列特點：
● 可靠性高，軸承體部件有兩種結構，散熱性好。
● 水力過流部位采用高效水力模型。比老的輸油管線泵效率高5～8%。零部件通用化程度高。
● 選材精煉，以II類材料為主，軸承體等零部件為鑄鐵。

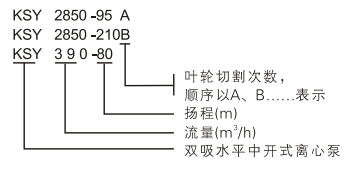

型號說明
性能范圍
流量：Q=54~ 5500m³/h
揚程: H=80~ 1080m
溫度：T=-10~+200℃
用途
適于輸送清水及不含固體顆粒、無腐蝕性石油產品。
結構特征
KSY型泵分為單級雙吸和兩級雙吸兩端支撐式結構形式。泵體、泵蓋為水平中開式，泵蓋上方鑄有兩個與吐出蝸室相通的軸向孔，以接通機械密封沖洗循環管路。葉輪為整體鑄造，且經靜平衡。
KSY2850-210和KSY2850-95軸承用如下結構：
聯軸器端裝一圓柱滾子軸承，另一端裝一組面對面安裝的推力球軸承和圓柱滾子軸承，軸承體外表面鑄有軸向散熱片，自然冷卻。
KSY390-380、KSY390-190和KSY390-80軸承用如下結構：
軸承體部件的軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，自然冷卻，為方便檢修，KSY型輸油管線泵采用撓性膜片式加長聯軸器部件。
泵的管路系統
泵的機械密封沖洗循環管路設有節流孔板和微型過濾器(輸送成品油可不帶過濾器)。
轉向
本系列泵根據用戶訂貨需要可兩種轉向，主要以從電機端看泵為逆時針方向旋轉為主，如需順時針旋轉時，則需特殊說明。

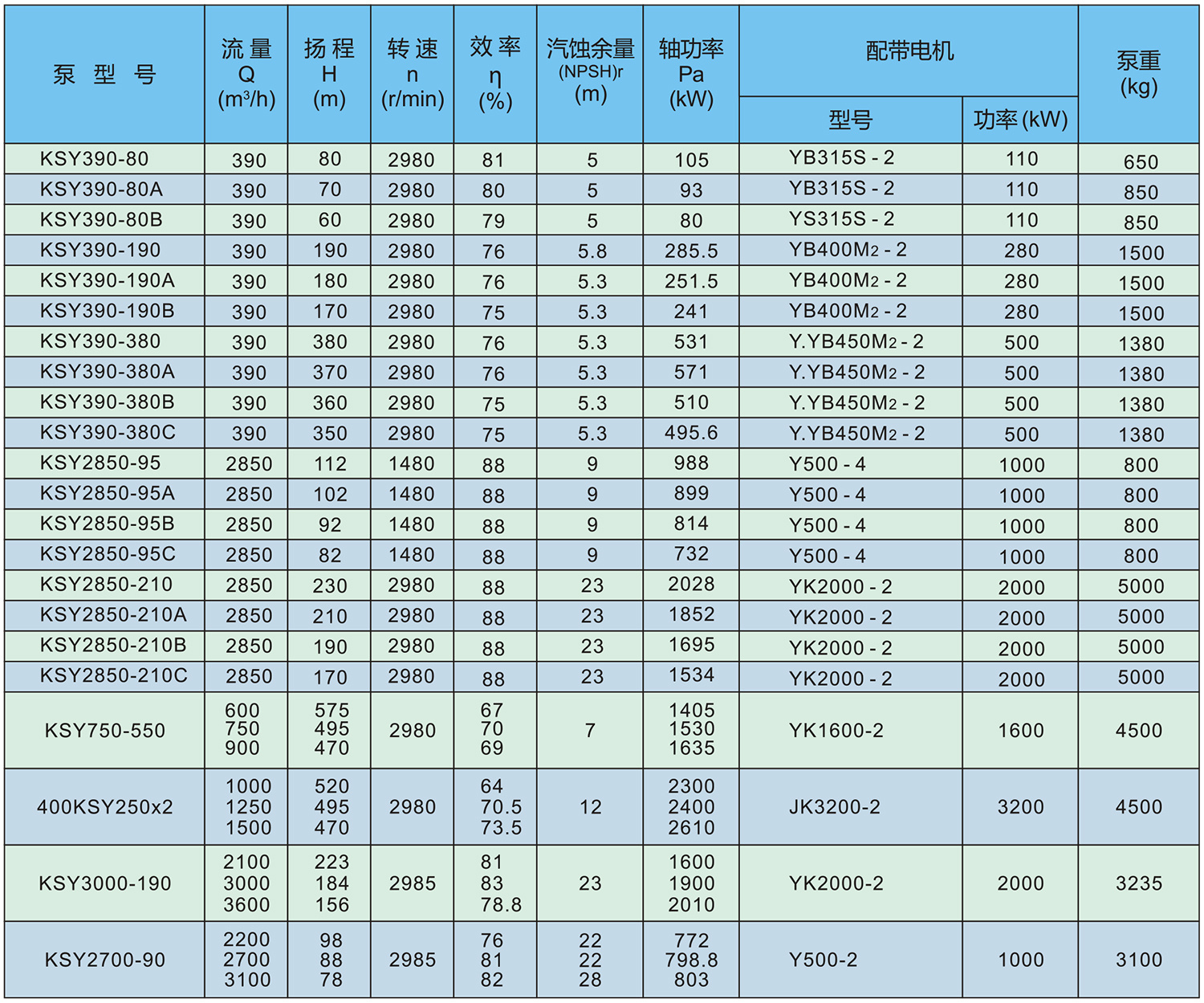

KSY型輸油管線泵性能參數表
